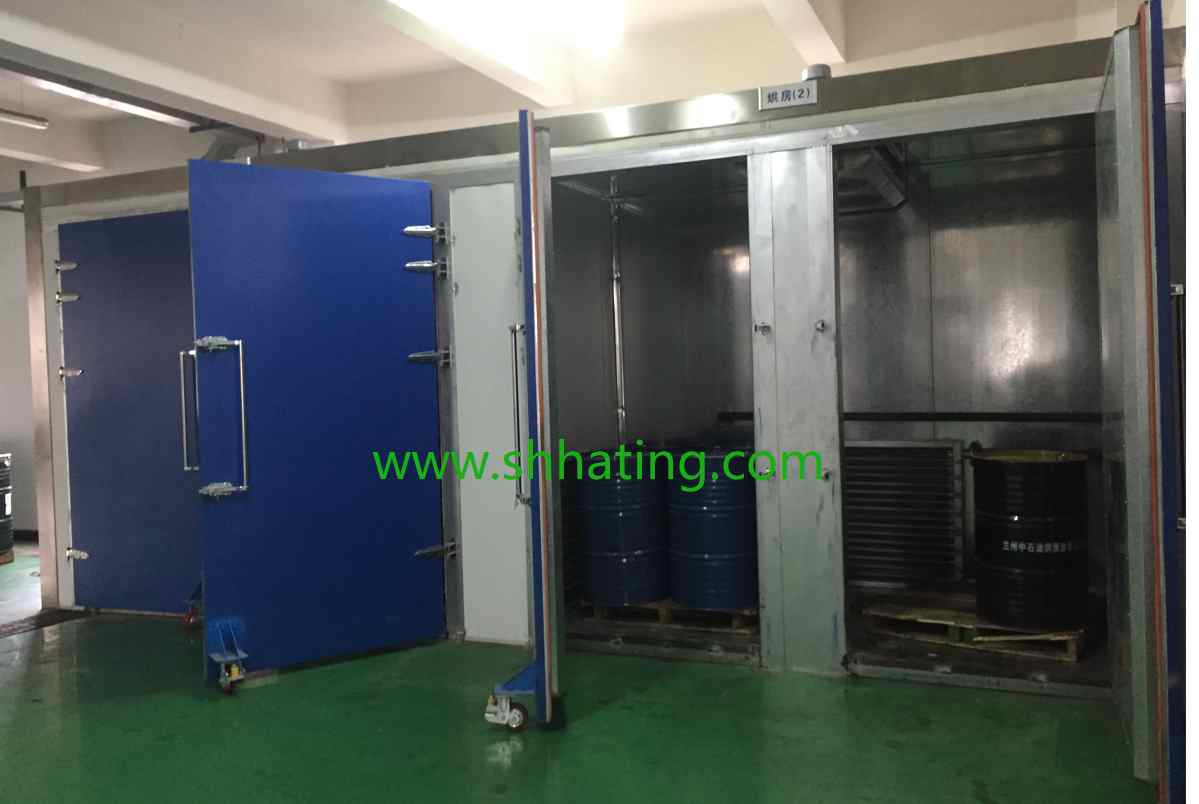

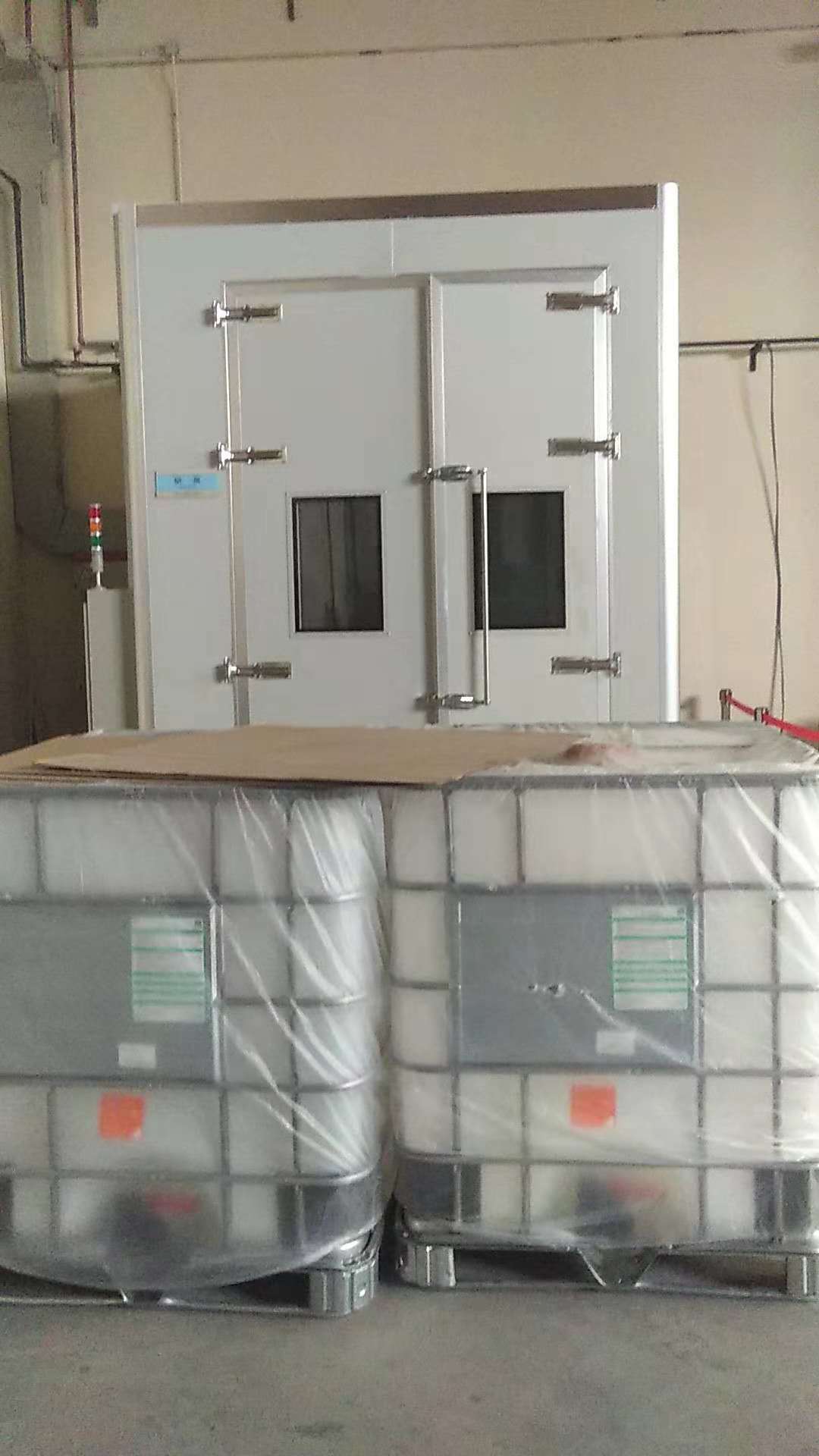

化工桶加熱融化烘房

內膽尺寸

非標定制

外形尺寸

/

溫度范圍

室溫+20～+200℃

溫度波動度

￡±1℃

溫度均勻度

￡±5℃%(恒溫空載狀態)

升溫速率

￡1-3℃/min（空爐）

外殼溫度

溫升不超過環境+10℃，門周邊除外。

循環風方式

上下部側面出風，中間部回風

電源

三相五線制，380V，50HZ

加熱方式

電加熱、蒸汽加熱、熱水加熱，導熱油加熱

箱體材料

1.烘房四周箱體材料采用巖棉彩鋼板，內外兩側基板0.55mm鋼板烤漆。（電腦灰RAL7035）
2.夾棉層100mm厚120K保溫巖棉棉，耐高溫150℃，阻燃，隔熱，防火。

門

1. 采用快速卷簾門(帶保溫的）保溫層8cm厚。
2.門上裝行程感應開關，開門斷加熱及運風，關門N分鐘啟動（時間可設置）
3.卷簾門帶遙控器，方便操作員進行開關門。
4.門尺寸定制W5000*H5000mm

5.手動門定制：W3000*H3000mm

防撞欄

1.   采用直徑80mm碳鋼鋼管焊接后涂上黃色油漆制作
2.   左右兩側及背部均有，每層均裝有，分別高度為600mm

產品承重結構架

1. 烘房焊接產品放置的承重架。
2. 承重架主體采用100*100鍍鋅方管焊接。
3. 承重架副支撐梁結構使用50*50鍍鋅方管焊接
4. 承重副梁結構焊接時保證中間預留間隔空隙，考慮熱風循環時可以順利通過循環風。
5. 產品承重框架保證焊接牢固，無脫焊，無虛焊等。

鼓風馬達

1.不銹鋼焊接加熱鼓風風道系統；
3. 循環風機分層鼓風，考慮到桶料擺放的緊密型，風路設計均衡，每層都能受熱和很好的風傳導。

加熱系統

1，采用#304不銹鋼翅片散熱發熱管，通過鼓風風機經過循環風道吹至烘房?jī)?nèi)。
2，通過出風管道熱風均勻鼓入烘箱內。

加熱方式

1.底部/頂部出風，中間回風加熱方式，熱風與產品進行強制空氣對流，熱風循環交換后回到后墻風道加熱箱內，部分空氣通過排廢風機排走，如此反復循環。

控制系統

1.采用頌華7寸彩色觸摸屏與陽明SSR溫控模塊，程序動作采用頌華PLC編程控制，采用P.I.D自動整定模塊連續緩沖式輸出。
2. 控制器帶三級操作權限，方便人員設備權限管理。
3. 控制器內帶操作記錄，方便追溯。
4. 控制器具備R485通訊，可使用485或網口進行通訊，連接MES，提供通訊協議。
5. 控制器接通外網后可手機遠程APP，電腦端進行操控，方便下班后手機實時查看烘房運行狀態。

超溫保護

采用2臺日本RKC溫控器來做為超溫保護。
內部安裝有2只PT-100溫度傳感器，監控兩個區域內的溫度，連接超溫保護控制器。

溫度傳感器

1. 配置耐高溫線溫度PT-100鎧甲鉑金溫度傳感器，8米長配有延長補償導線。
2. 傳感器精度：0.1   A級。
3. 傳感器量程：-70-300℃。
4. 傳感器配置：8只，（4只控制溫度傳感器，4只分區溫度監控傳感器）。
5. 控制邏輯：4臺風道有獨立的溫度傳感器，分 4個溫區獨立控制。

控制電箱

1. 采用掛壁式控制電柜，防護等級IP55。
2. 控制柜尺寸：W600mm×D400×H1600mm

其它

電器部件均采用施耐德等知名品牌

自動恒溫

1.溫度模塊可根據用戶設定的溫度值，采用PID自動計算功率輸出的時間，
2.越接近溫度設定值時，輸出出力值越小，以達到恒溫控制的目的，并可節能省電。
3. 達到設定目標值后，輸出為點動輸出，達到恒溫的目的，節能省電。

高低溫異常報警

1.配有溫度上下限超溫報警，并報警輸出連接至報警燈，起到雙重保護功能。
2.溫度到后當實際檢測溫度超過或低過溫度保護設定值時，報警輸出。

溫度監控

8點溫度監控布于烘箱兩側，

四色信號燈

1.配4色信號燈帶蜂鳴器，不同顏色顯示不同的工作狀態。
2.燈塔直徑為100mm，裝于烘箱門前上檐部分
3.紅色表示故障、超溫狀態；綠色表示正常運行狀態；黃色表示門未關好或侍機狀態，藍色表示其中一組門未關好、另一側處于保溫狀態。

接地保護

結構件安全接地保護。

電源缺相、相序保護

配有相序保護器，如果電源缺相或反相時提示并報警

泄露報警

1.在產品貨架最底層安裝接油盤，發生泄露時可短時間內進行收集。
2. 水浸報警系統：報警器由電源、報警模塊、漏液檢測繩組成。
3. 在接油盤內U型安裝多道液體檢測繩，當檢測到液體時報警蜂鳴控制器彈窗報警文字停機。

環境溫度

0℃-40℃

相對濕度

≤85%RH

電源

AC380V±10%，50Hz

免費進行技術培訓。
